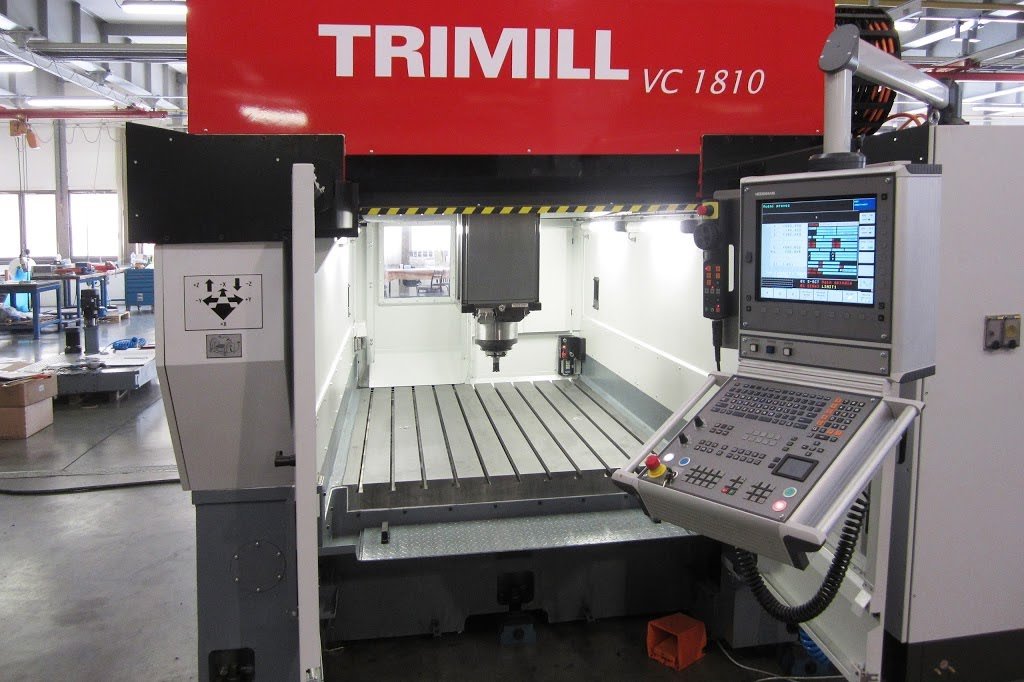

VC 1810
- Schwere 3-achsige Maschine, speziell entwickelt für den Werkzeug-, Formen- und Gesenkbau
- Ausführung als obenliegendes Gantry, dadurch kontrollierte Dynamik und Genauigkeit
- Geschlossene Konstruktion des Doppelbalkens (x-Achse) und vierfach geführten Kreuzschiebers mit innen liegender, 4-fach geführter Schieberfräseinheit (Y- und Z-Achse)
- Konstant gute Fräsergebnisse durch last- und thermosymmetrisches Design
- Stationäres Werkstück für gleichbleibend gute Oberflächenqualitäten
- Hohe Produktivität durch Schrupp- und Schlichtbearbeitung in einer Aufspannung
- Sehr kompakte Maschine, großer Arbeitsraum bei sehr kleiner Aufstellfläche
- Kranhaken-Maschine für schnelle Aufstellung und Inbetriebnahme
- Überzeugendes Preis-Leistungs-Verhältnis
![](https://www.trimill.de/wp-content/uploads/2021/02/VC-1810-768x548.jpg)
Dateien zum Download
Technische Daten
Arbeitsbereiche | |
---|---|
X-Achse [mm] | 1.800 |
Y-Achse [mm] | 1.000 |
Z-Achse [mm] | 700 |
Optionalspindel / Fräskopf | |
---|---|
Leistung (S1/100%) [kW] | 25 |
Leistung (S6/40%) [kW] | 33 |
Drehmoment (S1/100%) [Nm] | 200 |
Drehmoment (S6/40%) [Nm] | 264 |
Drehzahl [1/min] | 12.000 |
Werkzeugaufnahme | HSK - A100 |
Optionalspindel / Fräskopf | |
---|---|
Leistung (S1/100%) [kW] | 29 |
Leistung (S6/40%) [kW] | 38 |
Drehmoment (S1/100%) [Nm] | 69 |
Drehmoment (S6/40%) [Nm] | 91 |
Drehzahl [1/min] | 24.000 |
Werkzeugaufnahme | HSK - A63 |
Übrig | |
---|---|
Größe der Tischplatte [mm] | 2.000 x 1.370 |
Werkstückgewicht [kg] | 10.000 |
Verfahrgeschwindigkeiten [mm/min] | 30.000 |
Achsbeschleunigungen [m/s2] | 3 |
Maschinengewicht [kg] | 18.000 |
